射频同轴连接器的维护

  • 发布日期 : 2019-05-23 15:18
  • 点击率 : 186

射频同轴连接器

在通信、广播、无线以及测试和测量应用中,射频同轴连接器和电缆提供了关键射频链路。它们在射频系统、元件、子组件和使用同轴电缆或带状线的设备之间提供低损耗路径。基本的同轴结构由包围着同心绝缘介电层的中心导体组成,而该结构又被一个圆柱形导电外壳包围。电缆元件的尺寸得到精确控制,提供恒定的导体尺寸和间距,以便电缆作为传输线高效发挥作用。射频连接器提供了结点,将同轴电缆和带状线传输线连接到其他元件或子组件。它们扩展了同轴结构,增加了互锁导体和锁定机制,同时保持恒定的阻抗。图 1 显示了来自 Amphenol RF 的超小型 A 型 (SMA) 连接器元件配接对。

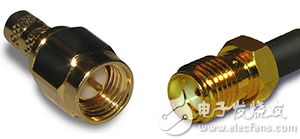

 射频连接器对的图片

图 1:SMA 连接器对是同轴连接器的一个示例,图中显示了用于配接的内导体、介电层和用于锁定的外导体。

图像左侧是公插头。图像右侧为母插头,也就是连接器对的插孔或插座。通常,公插头带有突出的中心导体,外导体上有内部锁定螺纹。插座带有凹陷的内导体和外部锁定螺纹。应该注意的是,某些“反极性”连接器类型的锁定螺纹是反向的,外螺纹位于上公插头上,内螺纹位于母插头上。其他锁定机构可能包括扭锁、卡口连接或扣锁环。

与这个 SMA 连接器对相似,大多数同轴连接器都是区分公母的,两个半边的结构不同。也有某些连接器结点的每一侧都具有相同的结构。这些主要是用于实验室应用的高精度连接器。

连接器维护

连接器应保持清洁。确保清洁的最佳方式是在不使用连接器时使用保护盖。如果连接器被灰尘污染,应该进行清洁。带有固体电介质的连接器可以用浸有异丙醇的无绒棉签进行清洁。请小心避免弯曲中心导体引脚。清洁螺纹连接器的内部和外部螺纹也是一种很好的做法。不要在使用空气介质的连接器上通过棉签清洁,因为用于固定元件的介质磁珠可能会被溶剂损坏。它们可以使用干燥的压缩空气进行清洁。
