什么是射频连接器

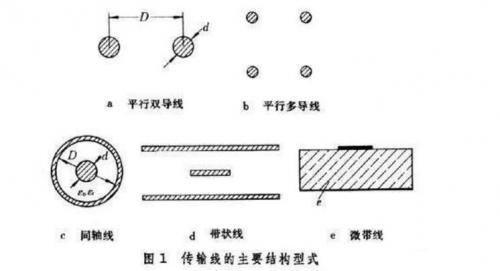

射频连接器定义为：通常装接在电缆或设备上，供传输线系统电连接的可分离元件。从该定义可以看出，它具有“可分离元件”这一连接器的共同特征。“传输线系统”指微波传输系统，常见的传输线结构形式如下图所示：
以常用的同轴线为例，同轴线的主模为TEM波，场分布见下图：
其传输的电磁波，是由同相且互相垂直的电场与磁场在空间中衍生发射的震荡粒子波，是以波动的形式传播的电磁场，具有波粒二象性。
电磁波是由同相振荡且互相垂直的电场与磁场在空间中以波的形式移动，电磁波的电场方向，磁场方向，传播方向三者互相垂直，电磁波没有纵向分量，是横向电磁波。
射频连接器分类及用途说明
射频连接器主要分为射频同轴连接器、射频三同轴连接器和双芯对称射频连接器三大类。主要用途如下：
1、射频同轴连接器：主要用来传输横向电磁波（TEM波）；
2、射频三同轴连接器：主要用于对屏蔽效率有更高要求的场合，传输横向电磁波（TEM波）或传输脉冲波；
3、双芯对称射频连接器：主要用来传输速率不太高的数字信号。
1）射频同轴连接器的主要性能参数包括特性阻抗、使用频率、回波损耗、插入损耗、隔离度、射频泄露、相位一致性、三阶互调等。
2）射频同轴连接器常用材料及镀层
射频连接器主要由外导体、内导体和绝缘支撑介质等零部件组成，其常用材料如下：
★外导体：不锈钢钝化、铜合金镀金、铜合金镀镍、铜合金镀三元合金等；
★内导体：铜合金镀金、铜合金镀银等；
★绝缘支撑介质：PTFE、PEI、LCP等。
射频连接器定义为：通常装接在电缆或设备上，供传输线系统电连接的可分离元件。从该定义可以看出，它具有“可分离元件”这一连接器的共同特征。“传输线系统”指微波传输系统，常见的传输线结构形式如下图所示：
以常用的同轴线为例，同轴线的主模为TEM波，场分布见下图：
其传输的电磁波，是由同相且互相垂直的电场与磁场在空间中衍生发射的震荡粒子波，是以波动的形式传播的电磁场，具有波粒二象性。
射频连接器主要分为射频同轴连接器、射频三同轴连接器和双芯对称射频连接器三大类。主要用途如下：
1、射频同轴连接器：主要用来传输横向电磁波（TEM波）；
2、射频三同轴连接器：主要用于对屏蔽效率有更高要求的场合，传输横向电磁波（TEM波）或传输脉冲波；
3、双芯对称射频连接器：主要用来传输速率不太高的数字信号。
1）射频同轴连接器的主要性能参数包括特性阻抗、使用频率、回波损耗、插入损耗、隔离度、射频泄露、相位一致性、三阶互调等。
2）射频同轴连接器常用材料及镀层
射频连接器主要由外导体、内导体和绝缘支撑介质等零部件组成，其常用材料如下：
★外导体：不锈钢钝化、铜合金镀金、铜合金镀镍、铜合金镀三元合金等；
★内导体：铜合金镀金、铜合金镀银等；
★绝缘支撑介质：PTFE、PEI、LCP等。
